渦街流量計垂直安裝直管段要求、規范(說明書下載)

作者：貝特工程師編輯：貝特小編來源：貝特官網 發布日期： 2020.05.22

信息摘要：

渦街流量計的安裝主要從兩個方面考慮，一是安裝點的選擇，二是安裝是否正確。如果這兩點有誤差或誤差，將在一定程度上影響測量精度，很大程度地損壞流…

渦街流量計的安裝主要從兩個方面考慮，一是安裝點的選擇、二則是是否安裝正確。若是這兩點有失誤或者錯誤，輕則影響測量精度，重則損壞流量計影響壽命。那么渦街流量計在直管段安裝有哪些要求呢?下面貝特小編就來給大家講解一下!

安裝直管段要求規范

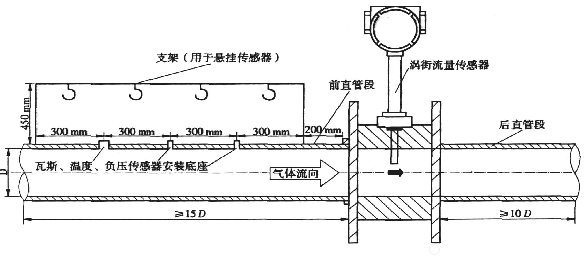

渦街流量計安裝直管段

1.安裝點上的上下游直管段一定的要求,否則會影響測量精度。

2.安裝點上的上游有漸縮管,渦街流量計上游應有不小于15D(D為管道直徑)的等徑直管段,下游應有不小于5D的等徑直管段。

3.安裝點上的上游有漸擴管,渦街流量計上游應有不小于18D(D為管道直徑)的等徑直管段,下游應有不小于5D的等徑直管段。

4.安裝點上游有90°彎頭或下行接頭,渦街流量計上游應有不小于20D的等徑直管段,下游應有不小于5D的等徑直管段。

5.安裝點上游在同一平面上有90°彎頭,渦街流量計上游應有不小于25D的等徑直管段,下游應有不小于5D的等徑直管段。

6.流量調節閥或壓力調節閥盡量安裝在流量計下游5D以遠處,若必須安裝在流量計的上游,流量計上游應有不小于25D的等徑直管段,下游應有不小于5D的等徑直管段。

7.流量計上游若有活塞式或柱塞式泵,活塞式或羅茨式風機、壓縮機。渦街流量計上游應有不小于25D的等徑直管段,下游應有不小于5D的等徑直管段。

上文小編通過七個方面為大家講述了渦街流量計安裝直管段要求，希望可以幫助到大家。如果您還想了解更多渦街流量計的知識可以多關注本站。您也可以渦街說明書.pdf點擊下載渦街流量計的安裝說明書。
